概述：

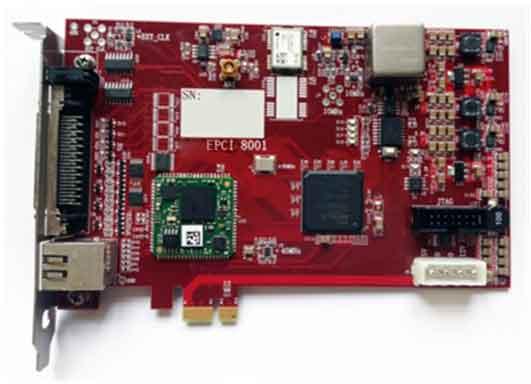

PTP 8001时间同步卡可用来为计算机系统提供高精度时间信息。板卡可通过输入GPS/北斗信息、B码、1PPS+TOD或PTP等多种时间信息作为时间基准，通过PCIe接口为计算机传递时间信息或定时中断信号，实现计算机软硬件系统时间与板卡的时间基准保持同步。在某个参考时间源异常时，可自动切换到其他参考时间源；即使切断所有参考时间源，板卡内部高稳晶振仍能在一定时间内保持高精度的时间连续运行，从而继续为计算机系统提供准确的时间信号，大大提高了产品连续运行的可靠性。除通过PCIe端口向计算机提供时间信息外，板卡还能通过板载输出端口向外输出时间信息，如SCSI-50接口可输出B码时间信息、1PPS+TOD时间信息；千兆网口支持PTP（1588V2）协议传输，做为主钟时可向外输出时间信息，作为从钟时可接收时间信息。产品最大的优势是输入输出灵活配置，用户可根据需求设置不同的时间信号源，并根据应用需求输出各种用户所需要的信号。可单板卡使用也可多卡互联组成时间统一系统使用，目前已广泛应用于航空、通讯、电力、金融、安防监控、铁路交通、IT系统及工业控制等领域。
特性：
◎支持GPS/北斗、B码（直流）、1PPS+TOD、PTP多种时间信息输入
◎参考时间源主备切换，可自动或手动切换，无参考时自动进入保持状态
◎板载频率源可选（普通晶振、高稳晶振），支持外参考10MHz时钟输入替代板上晶振
◎B码（直流）、1PPS+TOD时间信息输出
◎多种定时功能（DCLS、1PPS +TOD、、事件捕捉、脉冲发生、时间匹配）
◎SCSI-50接口支持422、232、TTL/LVTTL等多种电平数字信号输入
◎PTPv2协议，Master/Slave可灵活配置，有参考源即可配置为主钟为网络授时
◎提供其他版本可支持PCI、CPCI、PXI和PXIe接口
◎支持windows和linux系统，提供丰富的软件接口
◎API提供多路高精度软件定时中断和时间匹配中断
应用举例：
◎单板卡使用
外部输入端可接入GPS/北斗天线、B码直流码、1PPS + TOD中的任意一种作为板卡时间源。板卡直接插入计算机主板的PCIe接口，计算机安装好相应的驱动程序，即可使专用的API接口函数对板卡进行读取时间、设置定时中断等操作。
单板卡使用
◎PTP从钟
外部输入端与PTP主钟通过网口相连，通过专用API函数或实例软件将板卡PTP工作模式设置为从钟模式，即可使专用的API接口函数对
板卡进行读取时间、设置定时中断等操作。
PTP从钟
◎PTP主钟、从钟组网使用
板卡作为主钟时外部输入端可接入GPS/北斗天线、B码直流码、1PPS + TOD中的任意一种作为板卡时间源。主钟网口与传输网络相连，通过交换机后与从钟板卡的网口相连。对相应的板卡进行主从模式配置，配置成功后即可使专用的API接口函数对板卡进行读取时间、设置定时中断等操作。需要注意的是当网络交换设备（普通交换机或路由器）不支持PTP协议时主从的同步精度有损失。
PTP主钟、组网使用
详细参数：
时间参考 | |
◎ PTP | ² PTPv2（IEEE1588-2008）协议，硬件时间戳； ² 10/100/100MB RJ-45 自适应以太网口； ² ±50ns同步精度（背靠背）； ² 支持主时钟热备份模式（Pre-Master）及最佳主时钟选择算法（BMC）； ² 支持组播和单播传输模式； ² 同时支持P2P和E2E两种延时机制； ² 支持1Step和2Step模式； ² 支持网络透传功能，可同时当做普通网卡使用； ² 支持ETH、UDP、IPv4、IPv6、FTP、Telnet等协议，可远程配置设备工作模式及属性； |
◎ 接收机 | ² GPS/BD2双接收机，支持GPS、BD2、混合工作模式 ² 接收机原始数据输出，波特率9600-N-8-1 ² 首次定位时间：冷启动： 35s ² 热启动： 1s ² 重捕获： ＜1s |
◎ B码 | ² DCLS直流码。帧格式：支持IEEE 1344、GJB2991-2008标准； |
◎ 1PPS+TOD | ² 协议：NMEA0183，ZDA语句； ² 波特率：可设置，默认9600-N-8-1； |
输出 | |
◎ B码 | ² DCLS直流码。帧格式：支持IEEE 1344、GJB2991-2008标准； |
◎ 1PPS+TOD | ² 协议：NMEA0183，ZDA语句； ² 波特率：可设置，默认9600-N-8-1； |
◎ 时间匹配脉冲 | ² 路数：4通道独立设置 ² 步进：1us； |
◎ 时标脉冲 | ² 路数：8通道，4路固定1PPS、1PPM、1PPH、1PPD，4路可编程 ² 可编程周期：100us～10000s； ² 可编程脉宽：50us～9999s； ² 可编程步进：1us； |
软件功能 | |
◎ 操作系统 | ² 支持Windows 64/32 bit、linux操作系统 ² 提供驱动程序和API接口函数 |
◎ 定时中断 | ² 路数：4通道独立设置 ² 周期：100us～10000s； ² 步进：1us； |
◎ 时间匹配中断 | ² 路数：4通道独立设置 ² 步进：1us； |
◎ 事件记录 | ² 路数：4通道独立事件记录 ² 分辨率：5ns； |
其他功能 | |
◎ OCXO | ² 提高系统精度达到100ns（无选件时100us） ² 频率准确度：≤1E-8（出厂校准），可手动校准频率 ² 短期频率稳定度：≤1E-11/1s ² 漂移率：≤5E-10/天 ² 1路10MHz正弦信号输出 |
◎ 外参考频标 | ² 路数：1路 ² 频率：10MHz ² 波形：正弦波、方波 ² 幅度：0.5Vp-p～10Vp-p |
◎ 物理及环境参数 | ² 接口尺寸：PCIe×1全高度安装托架，兼容计算机、工控机、服务器； ² 供电电源：PCIe插槽供电； ² 工作温度：0℃～+60℃； ² 储藏温度：-40℃～+85℃； ² 湿度：95％无冷凝； |
接口 | |
◎ RS232 | ² 连接方式：SCSI-50 ² 路数：4路输入，4路输出 ² 可配置为：B码输入、TOD输入、1PPS输入、时间记录输入、脉冲输出、B码输出、TOD输出 |
◎ RS422 | ² 连接方式：SCSI-50 ² 路数：8路 ² 阻抗：100Ω ² 可配置为：B码输入、TOD输入、1PPS输入、时间记录输入、脉冲输出、B码输出、TOD输出 |
◎ TTL/LVTTL | ² 连接方式：SCSI-50 ² 路数：8路 ² 阻抗：50Ω ² 可配置为：B码输入、TOD输入、1PPS输入、时间记录输入、脉冲输出、B码输出、TOD输出 |
◎ PCIe/PXIe | ² 总线宽度：X1，兼容X4/X8/X16 ² 总线速率：GEN2（5Gbps），兼容GEN1（2.5Gbps）、GEN3（8Gbps） ² 板卡尺寸：全高半长/3U |
◎ PCI/CPCI/PXI | ² 总线宽度：32bit，兼容64bit ² 总线速率：33MHz ² 总线电压：3.3V，兼容5V ² 板卡尺寸：全高半长/3U |
